      線纜屏蔽材料的種類主要是兩大類，一種是我們通常將電阻率在一定范圍內具有一定等級的屏蔽性能的材料叫做半導電高分子材料，其分類的標準是內在材料的導電原理，材料本身具有導電性能的被稱之為結構型，而通過填料的方式來實現屏蔽干擾的被稱之為復合型。無論是結構型還是復合型半導電高分子材料均是線纜結構里面最主要采用的屏蔽材料，這是因為半導電高分子材料不但可以屏蔽電磁干擾，而且對于其他自然損壞的抵抗能力也是極強的，尤其是抗雷擊的能力可以使其在特殊應用場景如飛機用電纜中得到了較為廣泛的應用。半導電高分子材料其制作工藝較為復雜且所需費用較大，因此，半導電高分子材料具有需要較高成本，第二種就是金屬絲編織主要是指應用金屬絲作為主要材料形成屏蔽網來實現抗磁干擾的電纜屏蔽材料。在屏蔽要求的HDMI2.1，USB4等電纜中，編織的屏蔽材料所用的金屬絲多為鍍錫銅絲，這一材料選擇方式主要是為了提升電纜的屏蔽性能，同時，不同用途應用場景的電纜所采用的金屬絲編織的設計結構編織率也不同。一般來說，多層編織的效果要優于單層編織，而覆蓋面積和編織角度成反比關系，也就是說要提高屏蔽性能就要縮小編織角度并加大覆蓋面積。總之，金屬絲屏蔽的有效應用可以起到良好的屏蔽電磁干擾的效果.

      低頻電纜在線纜制造的占比最高，不同頻率的電纜如果遇到多個接地點，則會產生較多的噪聲電流，不利于整個屏蔽層實現良好的抗干擾效果。如果要采用單點接地的屏蔽方式，就一定要保證電流可以在屏蔽層內自行抵消，這樣才能保證干擾電流留在屏蔽層內，從而有效避免電磁干擾。由于受到應用組件的外部接地方式的影響，部分線纜內部的屏蔽方式往往會采用兩點接地的方式，這主要是因為兩點接地的屏蔽方式可以將電纜內部磁場返回的電流導出，從而降低電流干擾的強度。高頻線纜中一般更容易出現雜散電容的問題，嚴重影響到高頻電纜中正常的電流傳輸，而單點接地和兩點接地的方式無法有效解決這一問題，因此，在高頻電纜中應該采用多點接地的屏蔽方式。在高頻電纜中線路內部的干擾電流存在多種頻率且存在表面集中的特點，直接導致其干擾效果加倍，不利于整個線路的正常運行，而多點接地的方式可以將屏蔽層內的阻抗降低，減少噪聲電流的干擾，從而提升整體的屏蔽效果。

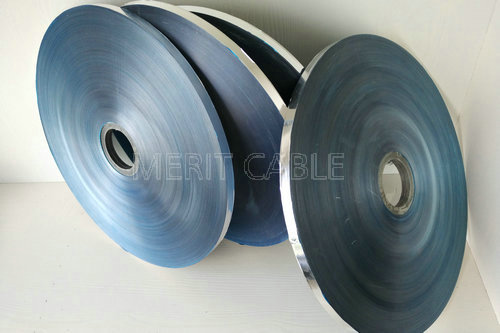

      數據線的屏蔽層主要由銅、鋁等非磁性材料制成，一般為編織銅網（鋁鎂編織網）或銅泊（鋁泊等），它們的厚度很薄，遠小于使用頻率上金屬材料的集膚深度。需要說明的一點是它的一端必須與電路的信號地連接，因為屏蔽層的效果主要不是由于金屬體本身對電場、磁場的反射、吸收而產生的，而是由于屏蔽層的接地產生的，接地的形式不同將直接影響屏蔽效果，未來的電磁屏蔽材料發張趨勢是將向屏蔽效能更高、屏蔽頻率更寬、綜合性能更優良的方向發展，各種新材料在電磁屏蔽的創新應用將會得到更多發展。未來的技術發展，電磁屏蔽將往導電性能好、加工工藝簡單、性價比高、適合大批量生產等方面發展，選擇使用什么種類電磁屏蔽材料要考慮四個因素：屏蔽效能要求、有無環境密封要求、安裝結構要求、成本要求，按機理可分為電場屏蔽、磁場屏蔽和電磁場屏蔽。
